KNBM-5203-T60A
Part Number: KN-COD-LC-LS-A-A-E01-P01-3-A-3-C-[A]/[B]/[C]-[L]-A-T60A-0
Descrição:

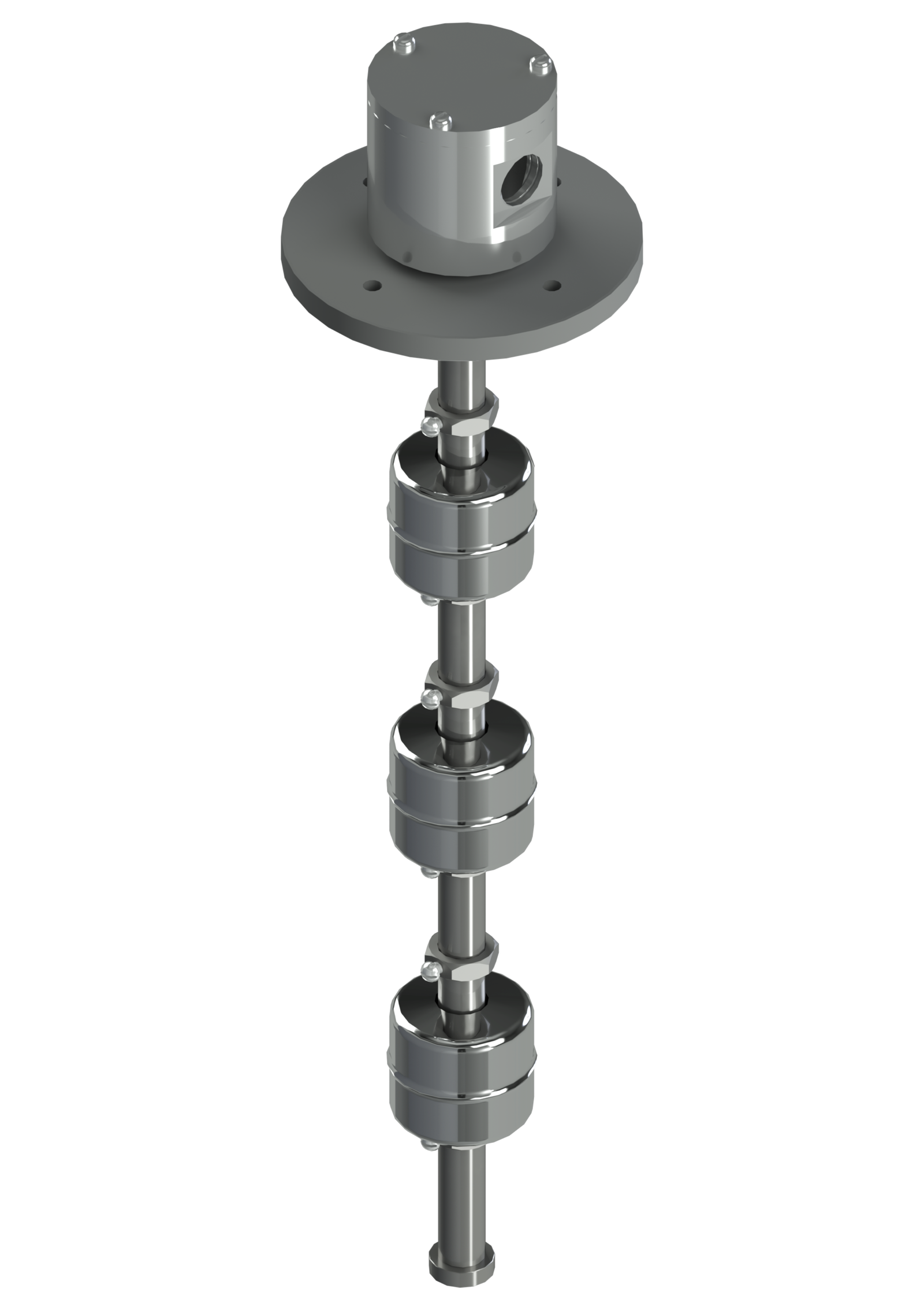

A Chave de Nível KNBM-5203-T60A foi desenvolvida pela Kit Nível para controlar três alturas de nível do seu reservatório e a temperatura do fluido. Construída em materiais metálicos, assegura compatibilidade com diversos tipos de fluidos e confiabilidade durante o uso. Seu design robusto e fixação por flange possibilitam uma instalação segura e estável. O invólucro de alumínio garante o grau de proteção IP-65, permitindo sua aplicação em ambientes industriais. Possui também um termostato integrado que fecha um contato elétrico ao atingir 60°C, podendo ser utilizado como protetor térmico. Além disso, sua haste é fabricada sob medida, proporcionando uma solução personalizada que atende à necessidade do seu projeto.
ESPECIFICAÇÕES:
| CATEGORIA DO EQUIPAMENTO | Chave de Nível |
|---|---|
| SUBCATEGORIA DO EQUIPAMENTO | Flutuador Magnético |
| TIPO DE INSTALAÇÃO | Vertical (Topo) |
| CONEXÃO ELÉTRICA | Conector em Invólucro de Alumínio (IP-65) |
| CONEXÃO AO PROCESSO | Flange de Aço SAE 1020 (Ø120 mm) |
| QUANTIDADE DE NÍVEIS CONTROLADOS | 3 Níveis |
| TIPO DE CONTATO | SPDT (N.A. / N.F.) |
| TENSÃO ELÉTRICA MÁXIMA | 110 V(AC) / 175 V(DC) |
| CORRENTE ELÉTRICA MÁXIMA | 0,25 A |
| POTÊNCIA ELÉTRICA MÁXIMA | 5 W |
| TEMPERATURA MÁXIMA DE OPERAÇÃO | 80 °C |
| COMPONENTE INTEGRADO | Com Termostato 60°C (N.A.) integrado |
| DETALHES ADICIONAIS | – |
CENTRAL DE DOWNLOADS:
DIMENSÕES MÍNIMAS:
| POSIÇÃO DO NÍVEL A | A ≥ 80 [mm] |
|---|---|
| POSIÇÃO DO NÍVEL B | B ≥ A + 100 [mm] |
| POSIÇÃO DO NÍVEL C | C ≥ B + 100 [mm] |
| COMPRIMENTO TOTAL DA HASTE | L ≥ C + 50 [mm] |
