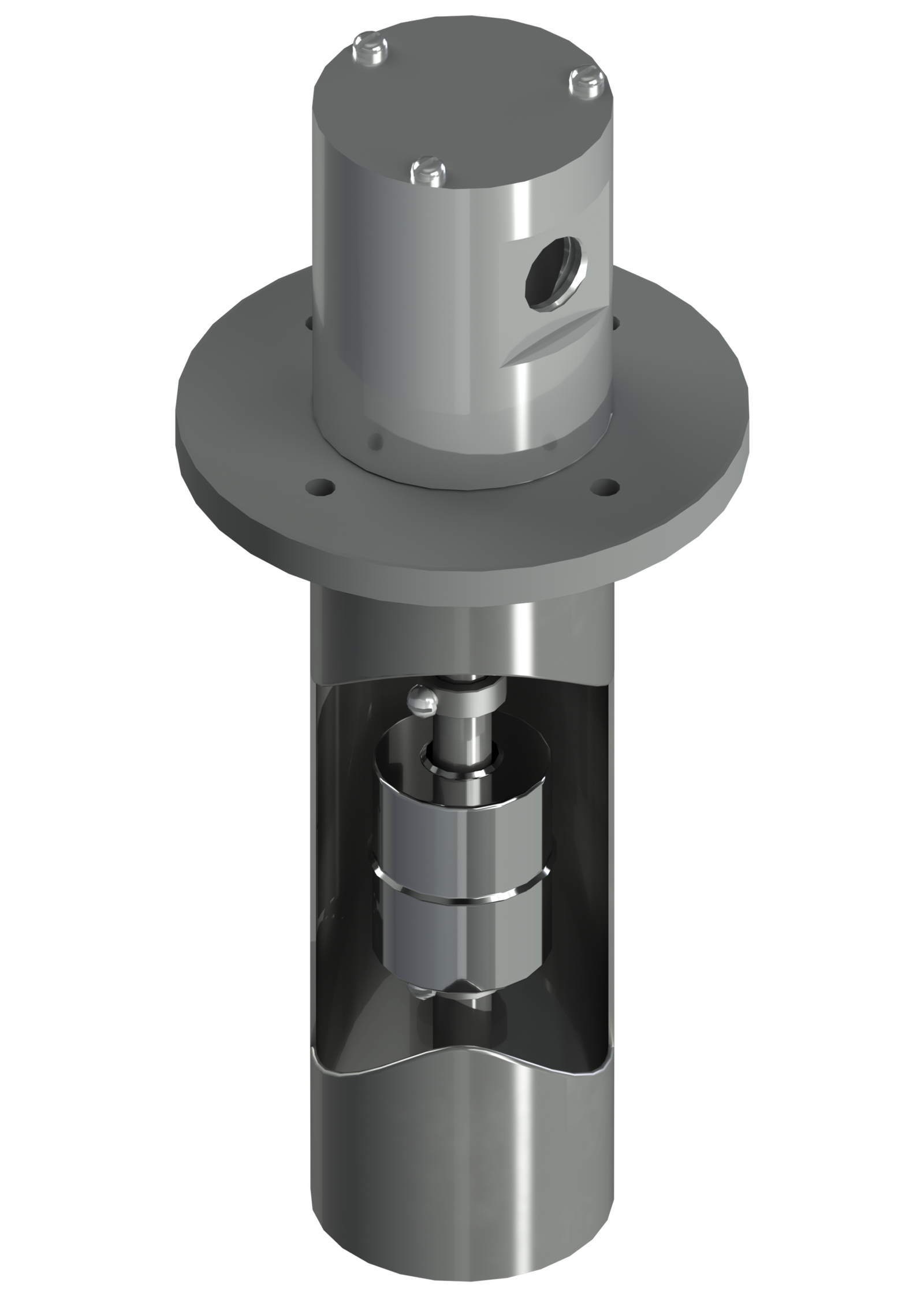

KNBM-5401-PT-HT
Part Number: KN-COD-LC-LS-A-A-E05-P01-1-A-1-A-[A]-[L]-B-PT3-1
Descrição:
A Chave de Nível KNBM-5401-PT-HT foi desenvolvida pela Kit Nível para controlar uma única altura de nível do reservatório, mesmo em fluidos sob alta temperatura e com agitação, e também fornecer a leitura da temperatura, por meio da termorresistência PT-100. O poço de proteção que envolve o flutuador evita acionamentos indevidos pela turbulência, garantindo maior confiabilidade no controle. Construída em materiais metálicos, assegura compatibilidade com diversos fluidos. O invólucro de alumínio garante grau de proteção IP-65, permitindo a aplicação em ambientes industriais. Além disso, a haste é fabricada sob medida, proporcionando uma solução personalizada que atende à necessidade do projeto.
ESPECIFICAÇÕES:
| CATEGORIA DO EQUIPAMENTO | Chave de Nível |
|---|---|
| SUBCATEGORIA DO EQUIPAMENTO | Flutuador Magnético |
| TIPO DE INSTALAÇÃO | Vertical (Topo) |
| CONEXÃO ELÉTRICA | Conector em Invólucro de Alumínio (IP-65) |
| CONEXÃO AO PROCESSO | Flange de Aço SAE 1020 (Ø120 mm) |
| QUANTIDADE DE NÍVEIS CONTROLADOS | 1 Nível |
| TIPO DE CONTATO | SPDT (N.A. / N.F.) |
| TENSÃO ELÉTRICA MÁXIMA | 110 V(AC) / 175 V(DC) |
| CORRENTE ELÉTRICA MÁXIMA | 0,25 A |
| POTÊNCIA ELÉTRICA MÁXIMA | 5 W |
| TEMPERATURA MÁXIMA DE OPERAÇÃO | 150 °C |
| COMPONENTE INTEGRADO | Com Termorresistência PT-100 (3 fios) integrada |
| DETALHES ADICIONAIS | Com Poço de Proteção contra Turbulência |
CENTRAL DE DOWNLOADS:
DIMENSÕES MÍNIMAS:
| POSIÇÃO DO NÍVEL A | A ≥ 80 [mm] |
|---|---|
| COMPRIMENTO TOTAL DA HASTE | L ≥ A + 100 [mm] |
